上部结构加固问题汇总（三）

21、碳纤维加固与粘钢加固能无限的提高承载力吗？

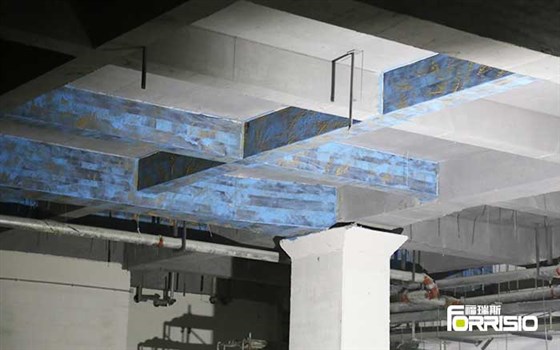

任何一种加固方法都不是万能的。碳纤维加固与粘钢加固是在原构件基础上进行的，原结构的截面尺寸、配筋、混凝土强度等级限制了发挥作用的程度。

A、以简支梁抗弯加固为例：

一bxh矩形截面梁，配有受拉钢筋As，受压钢筋As’，请问用碳纤维加固，最多能增加多少抗弯能力？

答：按照《混凝土结构设计规范 GB50010-2002》，在截面和受压钢筋一定的情况下，随着增加受拉钢筋，构件受压区高度不断增加，但最大不允许超过ξbh0（ξb：所相对界限受压区高度）；所以该构件能承受的最大计算弯矩是不大于Mb 的。[Mb=fcbξbh0（h0-0.5ξb）+fy'As’(h0-as')]

假设构件加固前所能承受的弯矩M0（也即为设计弯矩），用碳纤维加固所能补充的最大弯矩Mj是可以事先计算出的，即Mj=Mb-M0。也就是说如果Mb与M0差值较小，碳纤维抗弯加固的作用是有限的，粘贴更多的碳纤维也不能提高抗弯能力，而只能导致规范不允许出现的超筋截面。

B、以简支梁抗剪加固为例：

一承受均布荷载bxh矩形截面梁，h/b<4,箍筋Asv,间距s，请问碳纤维加固最多能增加多少抗剪能力？

答：按照《混凝土结构设计规范 GB50010-2002》，该梁允许承受的最大剪力Vmax=0.25fcbh0,该梁的设计剪力V0=0.07ftbh0+1.25fyvh0Asv/s,所以用碳纤维加固所能补充的最大剪力Vj也可以事先计算出来，即Vj=Vmax-V0。也就是说如果Vmax与V0差值较小，碳纤维抗剪加固的作用也是有限的。

C、当然，如果与其他加固方法结合采用，如增大截面、受压区加固，还能在更大程度上提高承载力。

22、框架结构边缘梁、边缘板负弯距承载力不足如何加固？

解决问题的关键在于如何实现端部可靠的锚固，不宜采用碳纤维加固，可用粘钢加固，方法如下：

A、钢板前端焊接等强钢筋，在柱上或梁上钻好孔，深度不宜小于15d，粘贴钢板的同时锚固钢筋。

B、在柱上或梁上设置好锚板或钢围套，将钢板与之焊接，然后将结构胶灌入或塞入粘贴部位。

23、除强度外，粘碳纤维胶还应具有什么特点？

施工单位总是希望碳纤维胶固化的尽可能快，以便尽快进行下一道工序。其实，碳纤维加固质量很大程度上取决于胶浸润布的程度，在某种意义上有效浸润\充盈比胶强度高几兆帕更为重要。尽管碳纤维胶黏度较低、纤维布也较薄，但纤维束由众多细密的单丝组成，保证一定持续浸润、渗透的时间是必要的。25℃时，胶摊涂到布上后，薄膜干燥时间宜大于2小时。

24、除强度外，粘钢胶还应具有什么特点？

高触变性，夏季施工不易流淌，冬季施工易于摊涂。

25、粘钢加固设置附加锚栓有什么优点？

通过螺栓的紧固与锁键，大幅度提高钢板的抗剥离能力和抗疲劳能力，可用于动荷为主的构件加固。

26、U型钢箍板抗剪加固，能否施加预应力？

可在箍板端部焊接螺杆，用千斤顶张拉螺杆或扭矩扳手拧紧螺母建立预应力，以减少剪应力滞后。

27、影响锚固力的主要因素？植筋中如何确定锚固长度？

a、锚固力主要取决于结构胶性能、基材强度、是否配筋、钻孔边距、间距、深度。一般来说边距、间距越大、配筋越密，钻孔越深，锚固力越高。

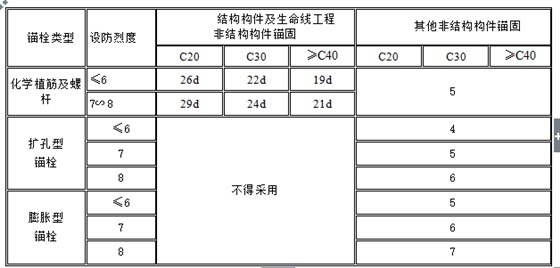

b、根据设计锚固力的大小，锚固长度可由现场拉拔试验确定。对于LYJGNR植筋锚固胶,锚固15d（基材C15砼以上）锚固力均可大于锚栓屈服值，若实际上锚栓仅需小的锚固力，可按比例减少锚固长度，但不宜小于5d。对有抗震设防要求的锚栓，为保证破坏形态为钢材破坏，《混凝土结构后锚固技术规程》JGJ 145-2004 规定的最小锚固长度见下表：

锚杆种植后，常需焊接接长，由于焊接仅为短时间升温，试验表明，焊接部位距离锚固端大于30cm，对锚固力无不良影响。如果焊接部位紧邻锚固端，最好选择先焊后锚。螺母与螺杆的点焊对锚固力无影响。

29、粘贴和锚固时，粘接界面为什么宜干燥？

潮湿的界面对结构胶耐久粘接力有一定负面影响，所以粘接界面最好保持干燥。

30、植筋时如何确定钻孔孔径？对混凝土强度有什么要求？

钻孔孔径可按较钢筋直径大4∽10mm选取，小钢筋取低值，大钢筋取高值，孔径宜大不宜小。

除非设计锚固力较小，混凝土强度等级不宜低于C15，否则应采取附加措施？（如加密箍筋、加固混凝土等）。

本文链接http://www.forrisio.com/Article/sbjgjgwthzs.html

（本文源于网络，福瑞斯加固材料整理，侵权请联系删除；转载请注明出处，否则后果自负。）
